羧甲基纤维素钠CMC产品介绍及应用

中文名称: 羧甲基纤维素钠

英文名称: Sodium Carboxymethyl Cellulose; CMC-Na; SCMC

定义: 纤维素的羧甲基团取代产物。根据其分子量或取代程度,可以是完全溶解的或不可溶的多聚体,后者可作为弱酸型阳离子交换剂,用以分离中性或碱性蛋白质等。

羧甲基纤维素,是纤维素的羧甲基团取代产物。根据其分子量或取代程度,可以是完全溶解的或不可溶的多聚体,后者可作为弱酸型阳离子交换剂,用以分离中性或碱性蛋白质等。

羧甲基纤维素可形成高粘度的胶体、溶液、有粘着、增稠、流动、乳化分散、赋形、保水、保护胶体、薄膜成型、耐酸、耐盐、悬浊等特性,且生理无害,因此在食品、医药、日化、石油、造纸、纺织、建筑等领域生产中得到广泛应用。

名称及反应原理

1.化学名称: 羧甲基纤维素钠,又称羧甲基纤维素   羧 拼音: suō

2.英文全称: Sodium Carboxyl Methyl Cellulose

3.英文简称: CMC, SCMC, CMC-Na

4.分子式: [C₆H₇O₂(OH)₂CH₂COONa]_n

反应原理

CMC 的主要化学反应是纤维素和碱生成碱纤维素的碱化反应以及碱纤维素和一氯乙酸的醚化反应。

第一步:碱化: [C₆H₇O₂(OH)₃] n + nNaOH→[C₆H₇O₂(OH)₂ONa ] _n + nH₂O

第二步:醚化: [C₆H₇O₂(OH) ₂ONa ] _n + nClCH₂COONa →[C₆H₇O₂(OH) ₂OCH₂COONa ] _n + nNaCl

物理性质

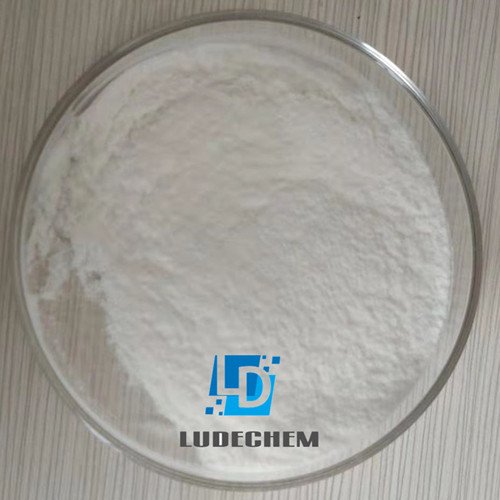

羧甲基纤维素钠(CMC)属阴离子型纤维素醚类,外观为白色或微絮状纤维粉末或白末,无嗅无味,无毒;易溶于冷水或热水,形成具有一定粘度的透明溶液。溶液为中性或微碱性,不溶于乙醇、异丙醇、等有机溶剂,可溶于含水60%的乙醇或溶液。有吸湿性,对光热稳定,粘度随温度升高而降低,溶液在PH值2～10稳定,PH低于2,有固体析出,PH值高于10粘度降低。变色温度227℃,炭化温度252℃,2%水溶液表面张力71mn/n。

化学性质

有羧甲基取代基的纤维素衍生物,用处理纤维素形成碱纤维素,再与一氯醋酸反应制得。构成纤维素的葡萄糖单位有3个可被置换的羟基,因此可获得不同置换度的产品。平均每1g干重导人1mmol羧甲基者,在水及稀酸中不溶解,但能膨润,用于离子交换层析。羧甲基pKa在纯水中约为4,在0.5mol/L NaCl中约为3.5,是弱酸性阳离子交换剂,通常于pH4以上用于中性和碱性蛋白质的分离。40%以上羟基为羧甲基置换者可溶于水形成稳定的高黏度胶体溶液。

主要用途

羧甲基纤维素钠(CMC)是纤维素醚类中产量最大的、用途最广、使用最为方便的产品,俗称为"工业味精"。

1. 用于石油、天然气的钻探、掘井等工程;

①含CMC的泥浆能使井壁形成薄而坚,渗透性低的滤饼,使失水量降低。

②在泥浆中加入CMC后,能使钻机得到低的初切力,使泥浆易于放出裹在里面的气体,同时把碎物很快弃于泥坑中。

③钻井泥浆和其它悬浮分散体一样,具有一定的存在期,加入CMC后能使它稳定而延长存在期。

④含有CMC的泥浆,很少受霉菌影响,因此,毋须维持很高的PH值,也不必使用防腐剂。

⑤含CMC作钻井泥浆洗井液处理剂,可抗各种可溶性盐类的污染。

⑥含CMC的泥浆,稳定性良好,即使温度在150℃以上仍能降低失水。

高粘度、高取代度的CMC适用于密度较小的泥浆,低粘度高取代度的CMC适用于密度大的泥浆。选用CMC应根据泥浆种类及地区、井深等不同条件来决定。

2. 用于纺织、印染工业 纺织行业将CMC作为上浆剂,用于棉、丝毛、化学纤维、混纺等强物的轻纱上浆;

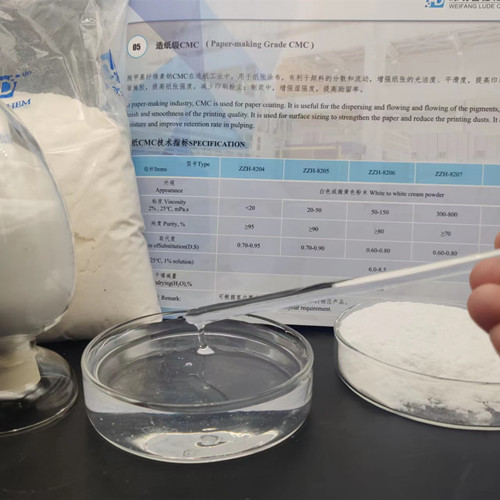

3. 用于造纸工业 CMC在造纸工业中可作纸面平滑剂、施胶剂。在纸浆中加入0.1%～0.3%的CMC能使纸张增强抗张力40%～50%,抗压破裂度增加50%,揉性增大4～5倍;

4. CMC加入合成洗涤剂中可作为污垢吸附剂;日用化学如牙膏工业CMC的甘油水溶液用作牙膏的胶基;医药工业用作增稠剂和乳化剂;CMC水溶液增粘后用作浮游选矿等;

5. 用于陶瓷工业中可做毛坯的胶粘剂、可塑剂、釉药的悬浮剂、固色剂等;

6. 用于建筑,提高保水性和强度;

7. 用于食品工业,食品工业采用高置换度CMC作冰淇淋、罐头、速煮面的增稠剂、啤酒的泡沫稳定剂等,在加工果酱、糖汁、果子露、点心、冰淇淋饮料等做为增稠剂、粘结剂或因形剂;

8. 制药业选用适当黏度CMC作片剂的黏合剂、崩解剂,混悬剂的助悬剂等。

溶解方法

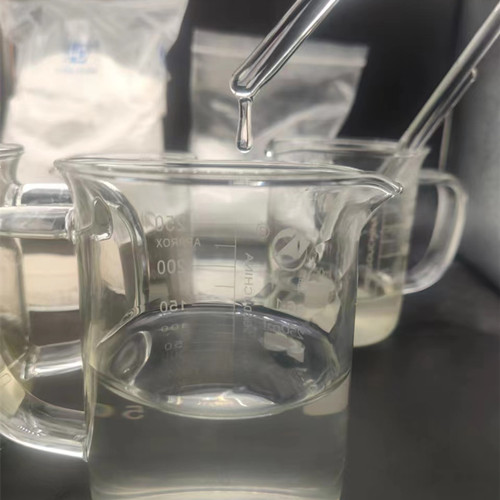

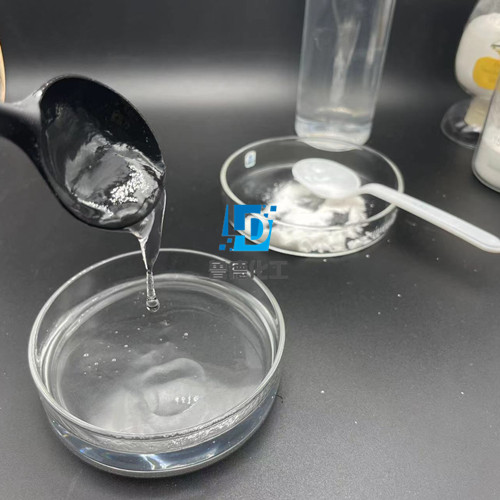

将CMC直接与水混合,配制成糊状胶液后,备用。在配置CMC糊胶时,先在带有搅拌装置的配料缸内加入一定量的干净的水,在开启搅拌装置的情况下,将CMC缓慢均匀地撒到配料缸内,不停搅拌,使CMC和水完全融合、CMC能够充分溶化。在溶化CMC时,之所以要均匀撒放、并不断搅拌,目的是“为了防止CMC与水相遇时,发生结团、结块、降低CMC溶解量的问题”,并提高CMC的溶解速度。搅拌的时间和CMC完全溶化的时间并不一致,是两个概念,一般来说,搅拌的时间要比CMC完全溶化所需的时间短得多,二者所需的时间视具体情况而定。

确定搅拌时间的依据是: 当CMC在水中均匀分散、没有明显的大的团块状物体存在时,便可以停止搅拌,让CMC和水在静置的状态下相互渗透、相互融合。

确定CMC完全溶化所需时间的依据有这样几方面:

(1)CMC和水完全粘合、二者之间不存在固-液分离现象;

(2)混合糊胶呈均匀一致的状态,表面平整光滑;

(3)混合糊胶色泽接近无色透明,糊胶中没有颗粒状物体。从CMC被投入到配料缸中与水混合开始,到CMC完全溶解,所需的时间在10～20小时之间。 储存保管及运输

本产品储存保管时应注意防潮、防火、防高温,要求存放在通风、干燥处。

运输时防雨,装卸严禁使用铁钩。本产品长期储存加之堆压,拆包时可能发生结块,会引起使用不便但不会影响质量。

本产品储存时严禁与水接触,否则将发生胶凝或部分溶解而造成不能使用。
